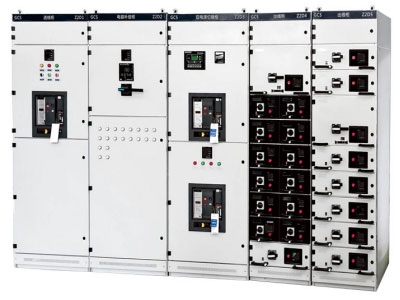

GCS型 低壓抽出式開關柜

使用范圍和用途:

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交

流頻率為50（60）Hz、額定工作電壓為380V（400）、（660），額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

結構特點

主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的φ9.2mm的安裝孔，內部安裝靈活方便。

主構架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。

裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

電纜隔室的設計使電纜上下進出均十分方便。
